磁石製品
HOME >

磁石製品

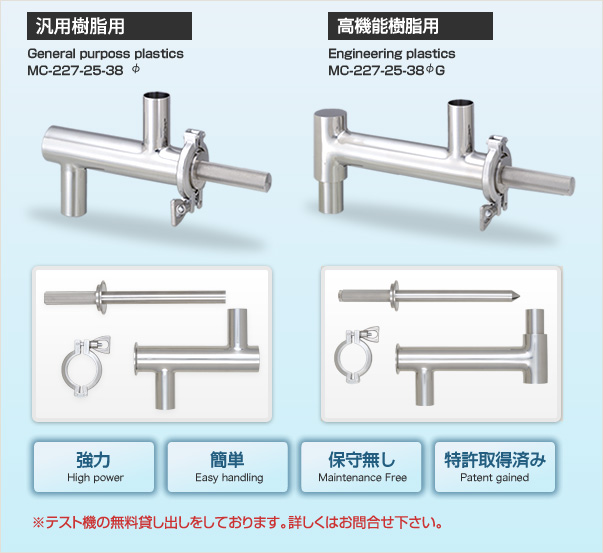

マジックキャッチ

汎用樹脂 General purposs plastics
MC-227-25-38φ 高機能樹脂用Engineering plastics
MC-227-25-38φG 強力 簡単 保守無し 特許取得済み

製品特徴

弊社特許製品【マジックキャッチ】は、既存のフェライト製品と比べて

ここが違う!
磁力が違う

ネオジム希土類製磁石を使用(残留磁束密度13,500ガウス)

性能が違う

独自の構造により一本の磁石棒で合理的に鉄を吸着します。

メンテナンスが違う

単純構造によりメンテナンスが簡易、短時間で済みます。


磁力が違う

磁力が違う
残留磁束密度13,500ガウス ※表面磁束密度:平均10,000ガウス以上(1,0テスラ以上)
高品質のネオジム希土類製磁石を使用し、日本国内にて製品化しております。ネオジム希土類製磁石はフェライト製磁石とは比較にならない程の高磁力を保持しており、鉄粉除去率が飛躍的に向上致します。 また、本製品は独自の内部安全構造により万が一の破損に対しても安全対策を施してあります。 よって磁石棒破損による磁石飛散事故等は皆無でございます。

性能が違う

イメージ1
一本の磁石棒で合理的に機能します。※本製品は吸引ライン専用の製品です。
左のイメージの様に、独自の構造により空送(吸引)を利用して、一本の磁石棒の先端から根元まで磁石の全面を使用し、合理的かつ強力に鉄粉を除去します。 また、高価、高磁力なネオジム希土類を使用しておりますが、往来のホッパーマグネット製品の様に磁石を並べる必要が無く、磁石棒一本のみで機能する為、コストを抑える事が出来ます。

※[イメージ1]はマジックキャッチ内部動作のイメージです。

メンテナンスが違う

メンテナンスが違う
単純構造によりメンテナンスが早くて簡単 ※ここでのメンテナンスとは磁石棒に吸着した鉄粉の除去を主としております。
メンテナンスは左の写真の様にウエス(又は保護手袋など)で根元から先端に向かって扱いて下さい。先端の面に砂鉄、断片状の鉄が集まりますので、それらを粘着テープなどで除去して頂ければ終了です。 磁石棒一本なので、非常に短時間でメンテナンスできます。

※清掃の際は怪我防止の為に必ずウエスか保護手袋をご使用下さい。

その他の製品特徴

取り付けが簡単吸引ホースを切断して間に差し込むだけなのでラインにポン付けが可能です。
設置に自由度設置場所が幅広く、すぐ手の届く所などメンテし易い場所にも設置可能です。
様々なサイズに対応38φ、50φ以外の規格品にないサイズなど特注も承ります。
永久磁石使用永久磁石※1を使用している為、正しい使用環境であれば末永くご使用頂けます。
※1:ネオジム希土類製磁石の特性や使用環境などは取扱説明書参照

動きを確認

マジックキャッチ

再生ボタンクリックで動きます。

マジックキャッチは1本の磁石棒のみで十分に機能します。

磁石棒の先端にあたる入り口から材料を吸い込み、磁石棒の根元にあたる出口で排出します。
その間、材料が磁石棒の周りを回転しながら移動しますので、1本の磁石棒の根元から先端までの全ての面を合理的に使い切ります。

従来のマグネットセパレーター

再生ボタンクリックで動きます。

従来のマグネットセパレーターは複数本の磁石棒を並べる必要があります。

マグネットセパレーターは自然落下により材料を横に並べた磁石棒に当てて金属を吸着させます。よって落下してきた材料が接触した部分の磁石しか使用してない状態です。
磁石棒の全ての面を使い切るのは困難です。

性能比較

磁石比較

磁石原材名 残留磁束密度(ガウス) 表面磁力(ガウス)
ネオジム希土類 13,500 10,000
フェライト ※2 3,000~4,000 1,500~2,000
磁石比較表
注意:※2
磁石製品は同じ原材を使用しても、製造方法や組み込み方により製品それぞれの磁力に誤差がでます。
よってフェライト製品の磁力は一般的な平均値で表しました。
弊社ネオジム製品に関しましては弊社実績に基づいた平均値になっております。

製品比較

注意:下記対比図は当社比較です。また感覚的な要素も含まれております。
性能 磁力 価格 メンテナンス
マジックキャッチ
格子状マグネット
(フェライト製)
× ×
磁    力 : 製品内部の磁石単体の能力
性    能 : 磁力と製品構造など総体的な製品性能
価    格 : 製品のコストパフォーマンス
メンテナンス : 点検、清掃、など簡易度

マジックキャッチの必要性

マジックキャッチの必要性 マジックキャッチの必要性
昨今の製品製造業界では過酷な品質管理、生産効率などをクリアしつつ、尚且つ環境問題により、リサイクルやゴミ削減にも力を入なけれ ばない。お客様は高性能な付帯設備を導入し、日々上記の問題に取り組まれていると存じております。

磁石製品を「所詮、磁石。磁石に金を掛けたくない。安いのでいいよ。」とお考えになるお客様もあるかと存じます。しかし、現在の状況を考えますと、金属除去を目的とした磁石製品もその他の高性能な付帯設備の一角として良いと弊社は考えております。

弊社ネオジム製の【マジックキャッチ】は品質管理、生産向上、リサイクルを行う上で非常に強力な戦力になります。単なる磁石製品ではなく、重要な付帯設備の一角としてご認識頂ければ幸いです。

チェック項目

《1》金属の混入でトラブルは発生していませんか? 《2》金属製の部品などの混入でお困りになった事はございませんか? 《3》成形機、金型、付帯設備など、メンテナンスが多くありませんか? 《4》また、《3》の際の修理代、部品代などはいかがでしょうか?  是非、マジックキャッチをお試し下さい。お客様にご満足頂ける結果を出せる製品だと強く自負しております。
